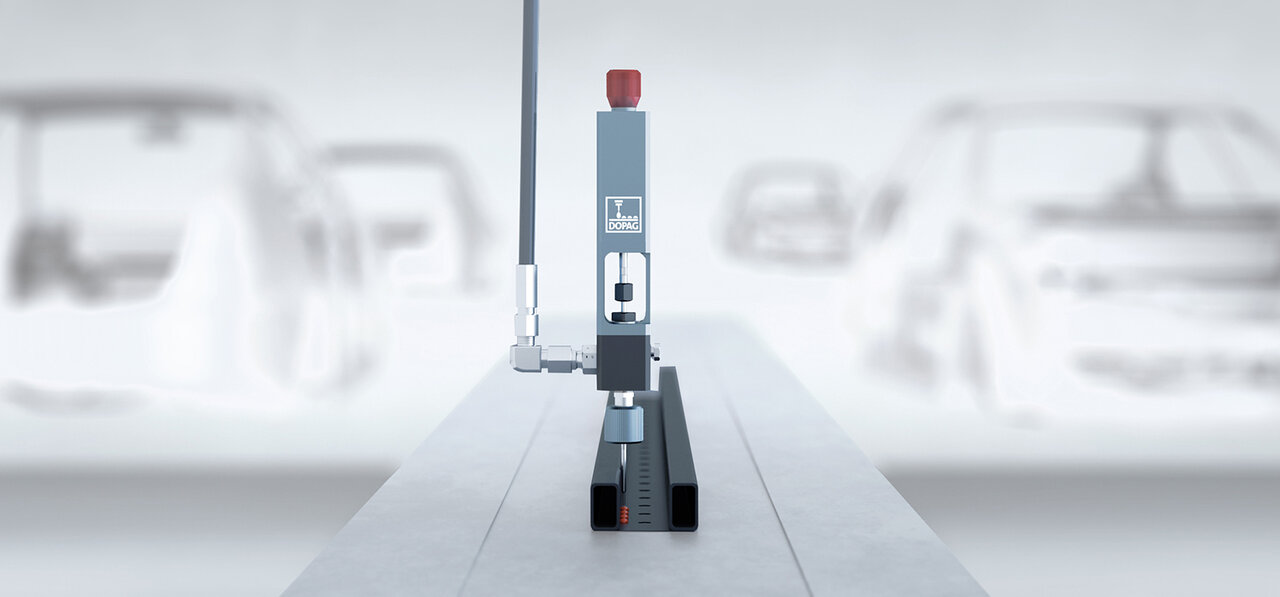

针式定量阀

针式计量阀用于处理各种低到高粘度介质。阀体包括两个独立隔开的部分。这种独立设计的优势在于材料不会进入驱动气缸中影响阀针的移动。阀针采用特殊密封材料密封。每次出胶(油)量可通过调节计量针上的锁定螺栓。当下端气源接口注入压缩空气后,计量循环开始。阀针上行,计量腔中注入材料。当上端气源接口注入压缩空气后,使柱塞向下移动,计量腔中的材料通过阀针的下向运动射出。在底部位置,阀针关闭计量腔的出油口,防止材料流动。(定量范围: 0.001 - 3.0 cm3)。

产品特点

  • 最快出胶(油)速度可达2/
  • 计量喷涂或点涂
  • 可靠、精确、重复精度高
  • 维护成本低,使用寿命长
  • 计量腔和驱动气缸之间有空气隔绝

可选配件

  • 电磁阀盘
  • 不锈钢材质易损件
  • 阀底座和钨合金针头(用于处理有腐蚀性的材料)
  • 行程开关
  • 带启动装置的手柄(用于气动或电动操作)
  • 通用型工装夹具,用于调节阀体的高度和深度

技术数据

定量范围 / cm³ 材料输入压力 bar
(最小 - 最大)
重量(约计) kg
0.001 - 0.01 3 - 20 0.25
0,003-0,20 3-20 0,75
0,003-0,20 3-50 0,75
0,020 - 0.40 3 - 20 1.40
0.050 - 1.00 3 - 20 1.40
0.100 - 3.00 3 - 20 1.40
