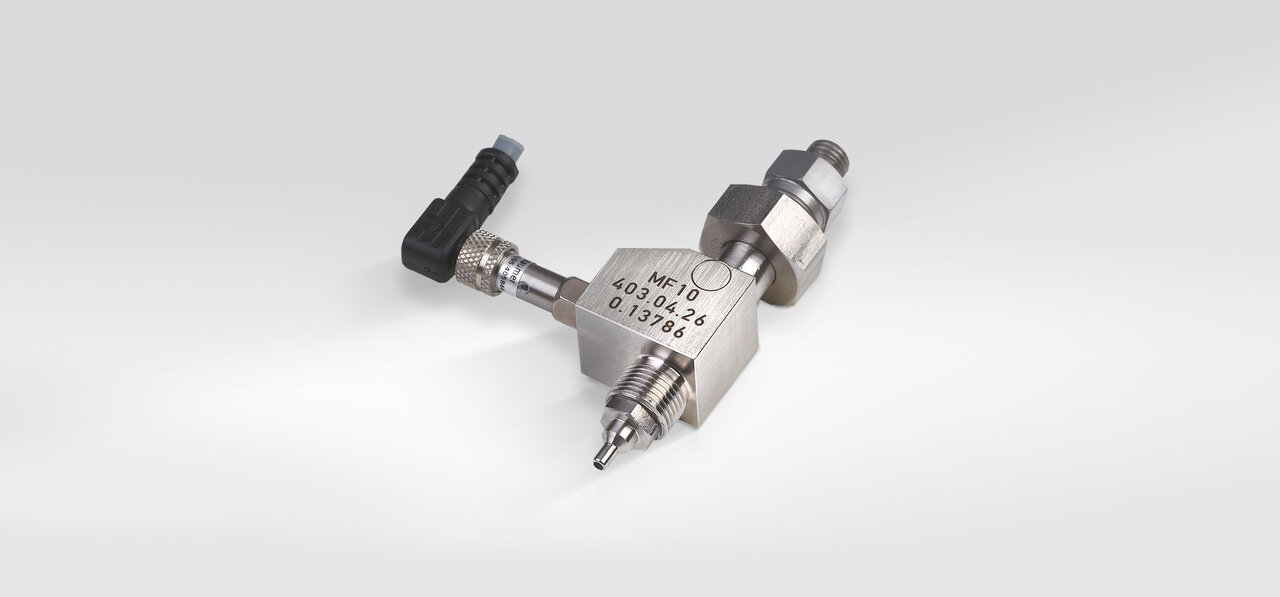

微型流量传感器:实时流量监控

减少生产时间损失并最大限度地提高生产线效率

微型流量传感器可与针式计量阀一起使用,以确认正在进行的材料涂覆情况。它设计用于检测非常小的量(0.005~3.00 mm3)。该装置纯粹用于监测物料输出情况,而不是作为体积测量的手段。

功能

微型流量传感器在不与材料接触的情况下就能检测出材料是否已经涂覆。模拟测量信号被放大并转发到电子控制器。传感器每分钟最多可捕获120次计量循环。如果电子控制器由于没有材料流动而无法发送信号,主控制单元将激活警报。

特点

  • 连续检测物料流动
  • 高可靠性
  • 简单地应用于现有的计量系统
  • 紧凑的传感器设计
  • 可靠的电子产品
  • 操作简单
  • 无需机械调整
  • 不锈钢耐磨损部件
  • 适用于所有DOPAG针式喷嘴

技术数据

监测流量 5 to 25 mm³ 循环 使用微型定量阀
  5 to 3.000 mm³ 循环 使用迷你定量阀
  和419系列定量阀
循环时间 最高 120 定量周期/分钟
材料输出 德派针型喷嘴 M 12 x 1连接器
电子控制输出电压 18 to 36 V DC
电子控制信号输出 最高24 V DC, 500 mA
尺寸, 长 x 宽 x 高 不含针形喷嘴微型流量传感器, 80 x 63 x 19 mm 电子控制, 115 x 100 x 19 mm
重量 110 g
