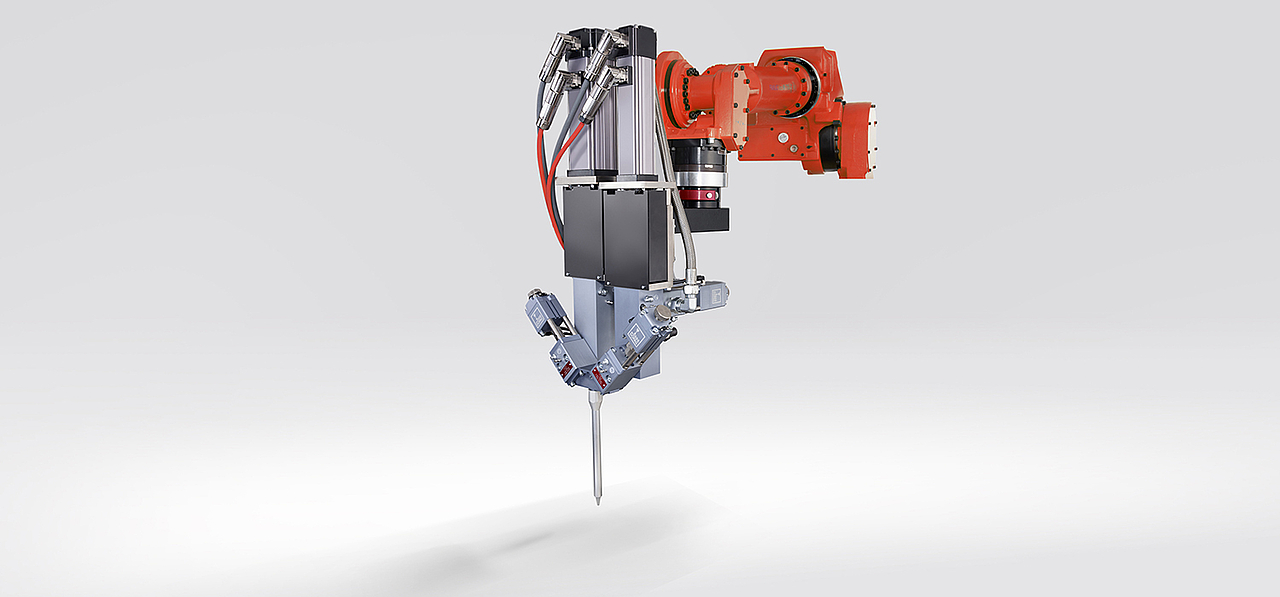

vectomix

Vectomix用于处理多组份材料。vectodis兼容性好、模块化程度高,实际使用时可将两种相同或不同尺寸的vectodis单组份柱塞定量涂胶系统搭配使用。只需在混合块出口位置安装一次性塑料混合管即可将两种系统相连。此外,也可以使用分散混合系统软管套件。只需对其提供合适的材料和定量计算机即可。
特点及优势
- 模块化结构,通用性强,可以调节混合比例和流量比
- 提高了定量精度和混合精度
- 通过以下方式提高了操作过程的安全性:
- 减少产品结构中的无效空间
- 可在计量腔顶部排气泡
- 计量腔具有压力监测功能
- 通过以下方式降低维护:
- 采用特殊导向型定量柱塞
- 驱动柱塞和定量柱塞彼此契合
- 通过液体密封使柱塞密封
典型应用
- 粘结
- 密封
- 成型
- 封装
- 点胶
- 轨迹涂胶
技术数据
孔径 | Ø 6/6 | Ø 10/10 | Ø 20/20 | Ø 36/36 |
---|---|---|---|---|
最大定量* | 3.6 ml | 15.6 ml | 62 ml | 202 ml |
最小定量* (5 mm stroke) |
0.3 ml | 0.8 ml | 3.2 ml | 10.2 ml |
定量行程 | 65 mm | 100 mm | 100 mm | 100 mm |
最大流量** (Vmax) | 5,5 ml/s | 15,6 ml/s | 62 ml/s | 202 ml/s |
混合比** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** | 100:100 to 100:5*** |
最小定量时间 (Full stroke)** |
0.65 s | 1.0 s | 1.0 s | 1.0 s |
最小循环时间 (全形成)** | 2.5 s | 3.0 s | 3.0 s | 3.0 s |
最大压力 | 160 bar | 160 bar | 100 bar | 100 bar |
最小压力 | 3 bar | 3 bar | 3 bar | 3 bar |
最大工作压力 | 160 bar | 160 bar | 100 bar | 100 bar |
粘度范围 | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s | 50 -1.000.000 mPa s |
供应电源 |
400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
400 VAC 3/N/PE / 50/60 Hz 230 VAC L/N/PE / 50/60 Hz 220-240 VAC 3/PE / 50/60Hz |
最大尺寸 | 415 x 350 x 544 mm | 415 x 365 x 709 mm | 415 x 365 x 719 mm | 449 x 390 x 825 mm |
重量 | 约. 19.3 kg | approx. 24.3 kg | 约. 30.3 kg | 约. 55.3 kg |
* 体积混合比1:1
* * 取决于材料特性、材料的进料压力和选用的材料压缩类型
* * * 可根据需要提供更小混合比
可根据需要提供不同的柱塞
