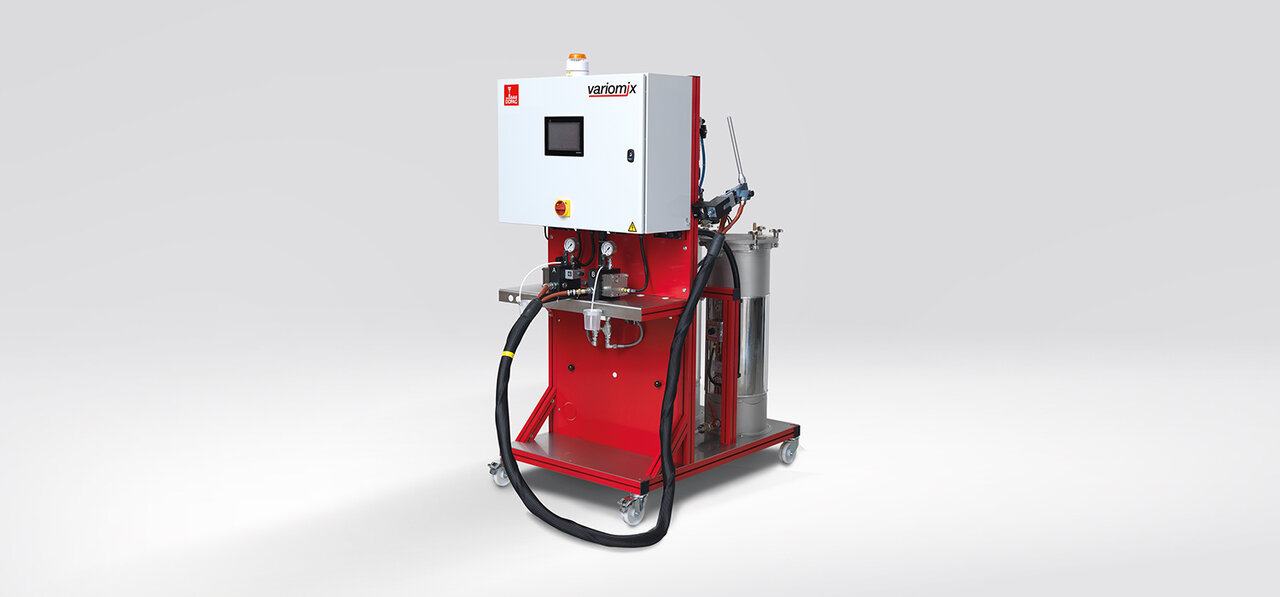

variomix

Variomix A/H是一种液压柱塞泵型定量及混胶系统,特别适合连续处理各种低至高粘度多组分材料,如环氧树脂、聚氨酯或聚硅酮。供给材料可以含填料、不含填料、磨损性材料或腐蚀性原料。

功能

压力罐安装于可移动底架上方,向柱塞泵供应材料。计量泵与气动马达之间安装有杠杆传动系统。计量泵在气动马达的驱动下会按照预先选择的比例对材料进行配比。通过调节杠杆传动系统可以在额定范围内调节混合比例,并可通过计量计算机控制系统。

Variomix A/H系统配备2K阀和一次性静态混合管。2K阀具 “回吸”效应,可防止操作结束时胶(油)滴出。当混合管中的混合材料固化时,可以更换混合管,操作过程简单、成本低、节省时间,无需冲洗混合管,保护了环境。

特点及优势

  • 操作简单
  • 多种混合比例
  • 多种输出速度
  • 可连续输出
  • 无需溶剂

典型应用

  • 涂层
  • 密封
  • 粘接
  • 层压
  • 封装

技术数据

  variomix A variomix H
流速 A1:最高至 2 l / min
A2:最高至8 l / min
最高至8 l/min
混合比例 A1:100 : 100 至100 : 10
A2:100 : 100至100 : 6
100 : 100至100 : 6按体积计算
最大工作压力 200 bar 200 bar
混合系统 静态混合系统
▪ 2K 阀
▪ 一次性混合管
静态混合系统
▪ 2K 阀
▪ 一次性混合管
材料供给 6 to 120 l压力罐, 柱塞泵 压力罐/柱塞泵
粘度范围 50至80,000 mPa s, 使用压力罐
最大1,000,000 mPa s, 使用柱塞泵
50至80,000 mPa s, 使用压力罐
up to 1,000,000 mPa s, 使用柱塞泵
材料特性 含填料,不含填料,具有磨损性 含填料,不含填料,具有磨损性
电源 110-480 VAC 3/PE / 50/60Hz
230 VAC L/N/PE / 50/60Hz
380-440 VAC 3/PE / 50/60Hz
最大进气压力 6 bar 6 bar
尺寸, L x W x H 约1,500 x 1,100 x 1,900 mm, 取决于不同配置 1,200 x 800 x 1,950 mm, 取决于不同配置
重量 约400 kg 450 - 800 kg, 取决于不同配置

variomix A

标准配置

  • 压力罐
  • 往复型柱塞泵
  • 配备有杠杆传动系统的气动马达
  • 静态混合系统
    • 2K阀
    • 一次性静态混合器
  • 控制计算机带实时多任务处理操作系统(标准64个程序存储,包括32个外部选择程序)
  • 7"彩色触摸屏

可选配件

  • 静态-动态混合系统
    • 配有混合管监测器
  • 调压阀
  • 材料过滤器
  • 可控制或调节混合比例和输出速度的流量计
  • 输出速度可调
  • 手持或脚踏启停开关
  • 压力罐含:
    • 液位传感器
    • 搅拌器
    • 自动填料
    • 真空泵连接
  • 气动柱塞泵(于供给高粘度材料)
  • 旁路
  • 加热装置

variomix H

标准配置

  • 压力罐
  • 往复型柱塞泵
  • 配备杠杆传动系统的油缸和液压泵站
  • 静态混合系统
    • 2K阀
    • 一次性静态混合器
  • 控制计算机带实时多任务处理操作系统(标准64个程序存储,包括32个外部选择程序)

可选配件

  • 静态-动态混合系统
    • 配有混合管监测器
  • 调压阀
  • 材料过滤器
  • 可控制或调节混合比例和输出速度的流量计
  • 输出速度可调
  • 手持或脚踏启停开关
  • 压力罐含:
    • 液位传感器
    • 搅拌器
    • 自动填料
    • 真空泵连接
  • 气动柱塞泵(于供给高粘度材料)
  • 旁路
  • 加热装置
  • 独立的计量泵驱动装置(未安装杠杆传动系统)
