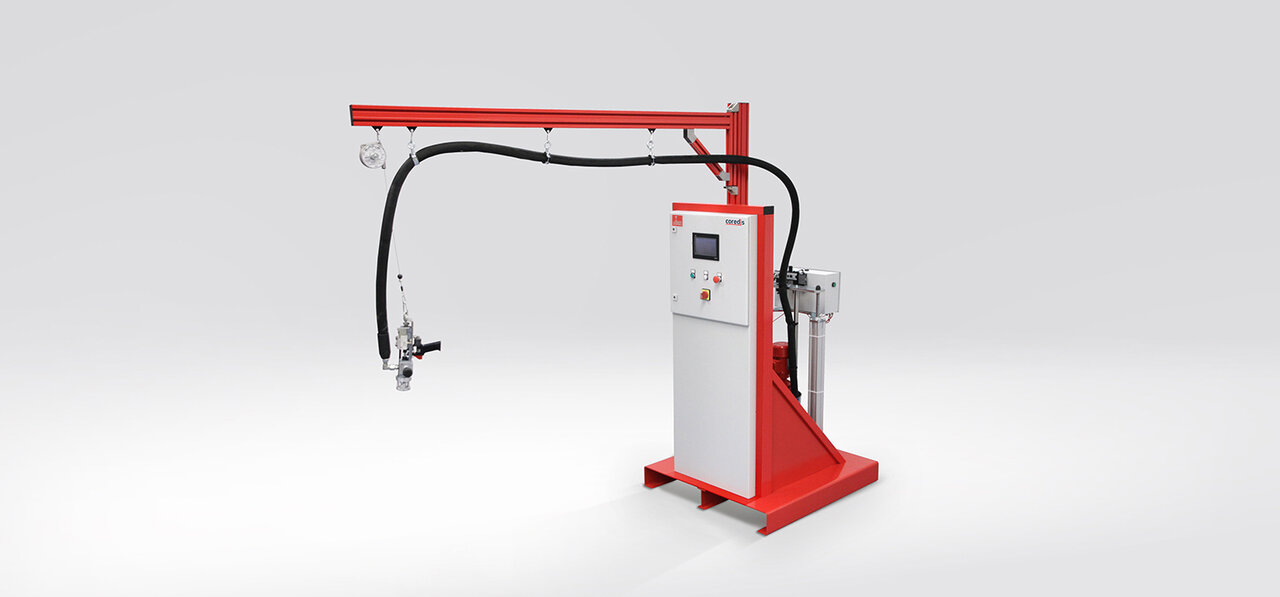

coredis

专用于飞机内饰件大批量生产系统

Coredis用于处理内含微量小球的低密度单组份环氧树脂。这种情况下的特殊挑战是,我们需要处理一种易发生反应材料,这种材料在加工后会保留在设备及混合管中,可能会发生固化,为防止这种情况,coredis采用了一种特殊结构,将材料直接从原料桶中输出,并且通过安装在加热压盘的齿轮泵进行定量。材料通过加热胶管传输至出油口,再从出油口将材料连续灌封到蜂窝中。

在生产中断的情况下,包括材料罐在内的所有接触材料的部件都可以在几分钟内拆卸下来,并放入冷藏库中,不需要清洗。如果生产重新启动,由于采用了加热部件,能够快速恢复。这种独特的设计实现了单组份材料灌封的连续出胶和定量,并且可以在系统扩展之后,在同一系统上处理各种材料。

DOPAG系统运转

DOPAG还开发了一种用于加工糊状填充材料的产品。这一定量系统的问世还得益于与飞机制造商、各级供应商以及材料厂商的密切合作。DOPAG成功开发了一种能够重复涂胶、品质可靠和且安全操作的定量系统。该系统与自动化解决方案的整合实现了用于飞机内部设备的蜂窝夹芯板的自动化批量生产。

特点与优势

  • 与手工加工相比,材料消耗量降低30%
  • 不会对人员造成身体伤害,操作人员不需要与材料有任何接触
  • 特殊的泵结构设计,不会破坏材料的低密度
  • 定量范围可从50ml/min到300ml/min(取决于针头的大小和蜂窝的尺寸)
  • 提供专用针头
  • 框架上带有用于软管固定的悬臂,更加方便操作
  • 加热定量单元
  • 触摸显示屏,方便易操作
  • 材料接触部件的拆卸非常方便快捷,可存放在冷藏库中
  • 由于冷冻储存,所以不需要对设备进行冲洗
  • 可以方便地扩展系统以加工各种材料
  • 自动化操作,精确便捷

技术参数

  1. Flow rate
    50 ml/min to 300ml/min (depending on the outlet nozzle and dimensions of the honeycomb)
  2. Temperature

    RT up to 50°C

  3. Working pressure

    50 bar

  4. Material supply
    Gear pump mounted on a follower plate
  5. Viscosity range
    Medium to high viscosity
  6. Material characteristics
    Pasty, with low density
  7. Maximum air inlet pressure
    6 bar
  8. Dimensions (without boom)
    1,100 x 1,000 x 2,400 mm
  9. Weight
    approx. 350 kg
