独立的油脂分配

制动系统的最佳动力传输

DOPAG为SFS集团股份公司开发了两套特殊的润滑油应用系统,该公司是机械紧固系统、精密成型部件和装配的全球领导者。找到理想的解决方案不仅需要在DOPAG的技术中心进行复杂的测试,还需要制造一个特殊的适配器。

现代汽车提供了大量的辅助系统,旨在改善驾驶员的体验,同时提高安全性。例如,停车辅助、车道保持辅助、电子稳定控制、交通标志识别、接近感应等。总是有新功能的空间。然而,这与将这些功能整合到汽车机械中的要求不断增加是同步的。在整个汽车行业中,人们正在努力寻找有效的解决方案,在瑞士公司SFS,情况也不例外。SFS为该行业提供各种机械组件和部件,例如安全气囊和ABS/ESP系统、传感器、座椅、车门或内部配件等领域。该公司成立于1928年,现在是一个国际集团,在全球有80多个销售和生产基地。

SFS的产品系列还包括用于电动停车制动器的滚珠丝杠和螺旋升降机。这些产品通过将旋转运动转换为线性运动来产生制动压力。滚珠丝杠的生产需要两种润滑剂的应用,因为该部件必须同时进行润滑和注油。对于这两种应用,DOPAG设计了单独的分配系统,在精度、可重复性和循环时间方面满足所有要求。

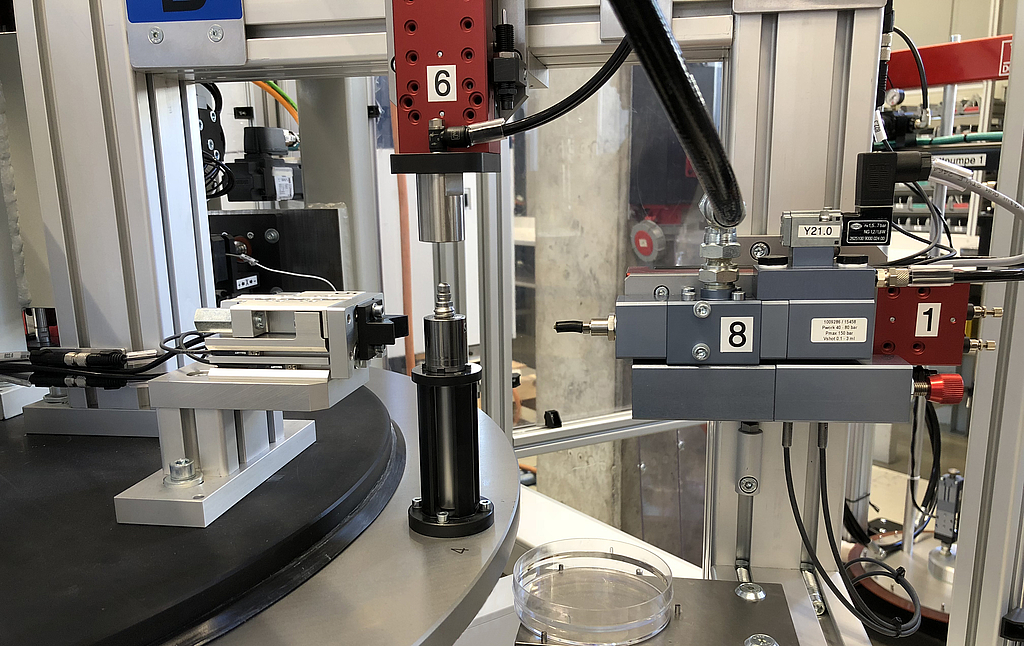

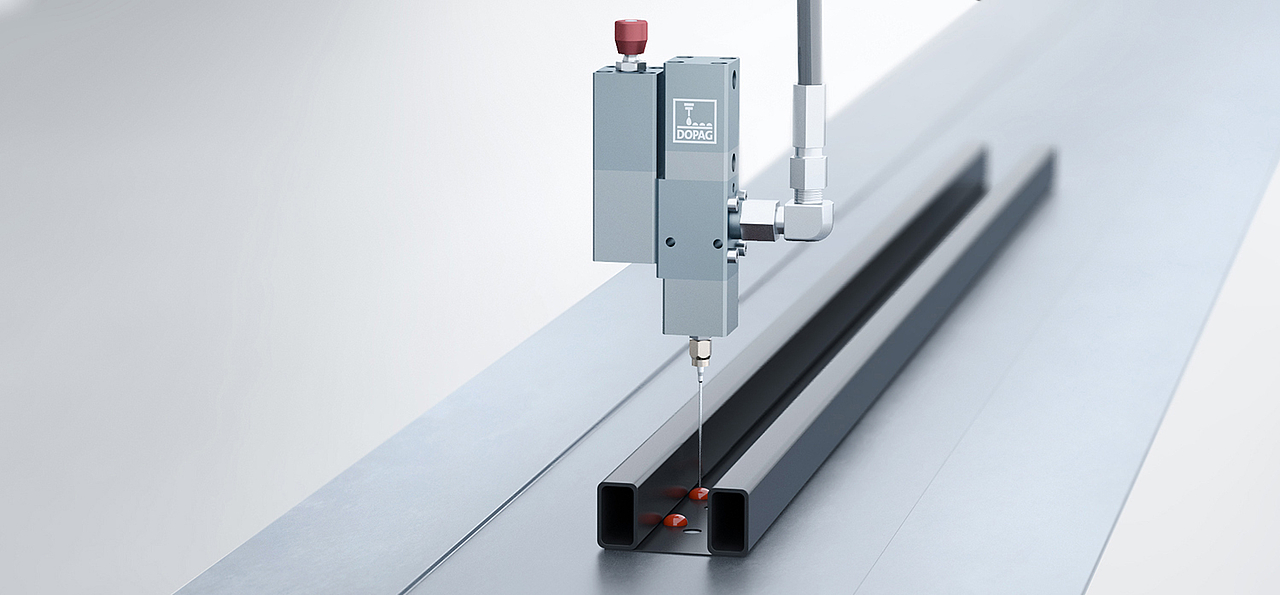

滚珠丝杠传动装置在旋转台上使用一个腔室计量阀进行注油。这种阀门的好处是,它可以在最小的点上干净而精确地涂抹材料。润滑过程只有几秒钟的时间,所以循环时间非常短。 材料通过DOPAG lubriLine系列的P200桶泵的串联版本供应。这确保了全自动生产线在任何时候都能获得材料,并且可以在不影响生产的情况下更换油桶。一个材料压力调节器被插入,将输送的材料的压力降低到所需的工作压力。因此,材料在任何时候都是均匀地被排出的。

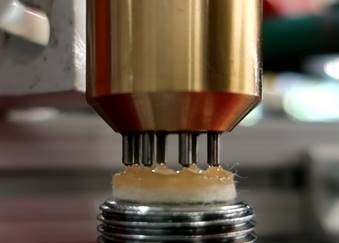

在技术中心进行彻底的测试为了实现对SFS的部件进行真正准确和均匀的注油,DOPAG的工程师另外设计了一个特殊的适配器。最初,在瑞士Cham的DOPAG能力中心的技术中心进行了一系列测试。这些测试表明, 喷射阀不适合该应用,必须找到另一种解决方案,以确保材料以完美的方式被应用。答案是为针式计量阀(0.05-1毫升)开发一个额外的特殊适配器。该适配器在进一步的测试中表现良好,在与SFS协商后,它被重新设计并最终确定。材料是通过一个压力罐供应的,该压力罐由一个来自200升桶的塞孔泵填充。一个齿轮流量计被用来监测流速。基于容积式齿轮位移系统,该单元能够以非常高的精度测量准确的流速。当涉及到汽车工业部件的生产时,这就更加重要了,因为汽车工业的自动化生产过程需要符合许多严格的要求。最后,这两个计量系统被交付给一个系统集成商,后者将其纳入整个生产线。

项目计划

根据每个案例的参数,一个计量装置可以采取不同的形式。在几个项目步骤中,DOPAG团队和客户达成一个满足所有应用要求的工厂概念。

  1. 客户咨询
  2. 查询由DOPAG处理(申请表,数据单,草图)
  3. 可行性研究,第一个布局设计,可能在技术中心进行测试
  4. 做出预算报价
  5. 客户审查预算报价
  6. 与客户合作进行进一步测试
  7. 提出固定的报价
  8. 客户下订单
  9. 项目工程/详细配置的制定
  10. 生产
  11. 交付和调试
