控制柜的粘合与密封

一套设备可用于两种应用,实现高效的批量生产

与所有生产过程一样,在控制柜的批量生产中也需要确保高成本效益和高效率。需要将各个作业流程顺利整合到整个生产过程中,并加以优化。此外,由于近期原材料价格有所上涨,节约成本势在必行。DOPAG 为来自匈牙利的欧洲控制柜制造商 DKC UNGHERIA 建造了一套符合这些要求的部分自动化系统。对于控制柜生产中需要的两种应用——密封和粘合,dynamicLine 计量与混合系统均可胜任。该项目是在与 DOPAG 销售伙伴 DAFA Italia 公司的密切合作下进行的。

项目要求如下:
DKC 是电子和 IT 领域电缆桥架、控制柜和外壳的领先制造商。生产过程中,需要在控制柜门上施涂聚氨酯 (PU) 密封条。它可以保护内部电子元件不受脏污、灰尘和湿气的影响。还需要将金属门框与窗玻璃牢固粘合。该公司希望尽可能提高整个生产过程的效率、节省生产空间、简化大尺寸组件的取放。

解决方案:
有了 DOPAG dynamicLine,只需使用同一套系统即可实现密封和粘合这两种应用。动态混合头是 dynamicLine 的核心所在。它能够以优异的精度和可靠性计量和混合高活性物料。由线性机器人辅助施涂物料。穿梭滑动台负责输送控制柜门。

在这两种应用中,该系统共需要处理三种成分。两种应用都需要用到聚氨酯。还有异氰酸酯,它与两种单独使用的聚氨酯都会发生反应。由三个加压储罐供应物料。容器设有温控装置,即使环境温度有所变化,也能维持稳定的生产条件。控制柜门是单独制造的。首先在所有组件上施涂密封条,然后将其相互粘合。可轻松在两种应用之间切换。可通过移动控制面板选择相应程序。只需在变更时冲洗混合头即可。冲洗是用水进行的,无需溶剂,有利环保。不需要变更任何组件。

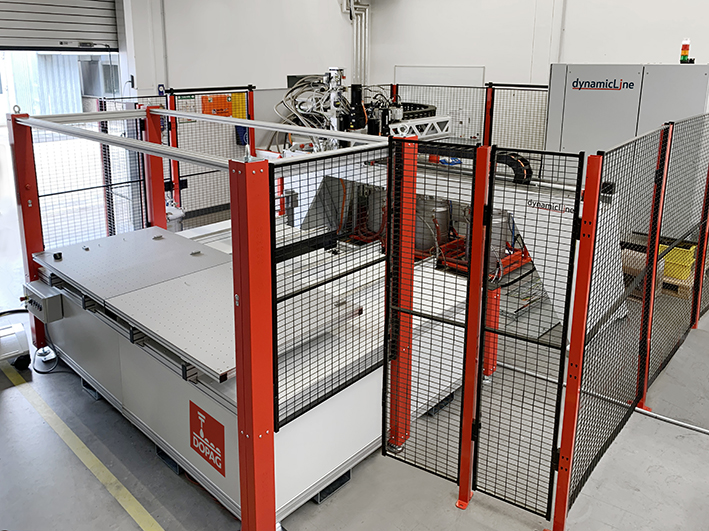

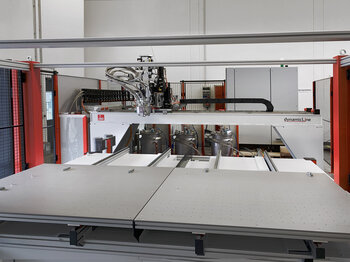

其采用穿梭滑动台,可以方便快捷地取放组件。两张可移动台并排在一起。在其中一张台上施涂物料的同时,可在另一张台上取走或放置组件。PU 密封条和胶线均可在室温下固化。喷嘴闭合系统 (NCS) 可在计量过程中确保清洁。它可以防止物料滴落,从而防止部件或穿梭滑台被意外污染。

此外,其防护外壳满足 CE 符合性声明标准,可在生产过程中确保优异的安全性。此外,DOPAG 专家还可随时通过远程服务在线访问该系统。这样即可迅速处理和解决生产过程中遇到的疑难问题。

dynamicLine 的优势:

  • 使用同一系统即可进行密封、粘接和灌封
  • 可借助线性机器人、穿梭滑动台或工业机器人实现灵活生产
  • 绿色环保:系统用水进行冲洗和清洁,无需使用溶剂。
  • 循环时间短,可实现高效、自动化的生产。
